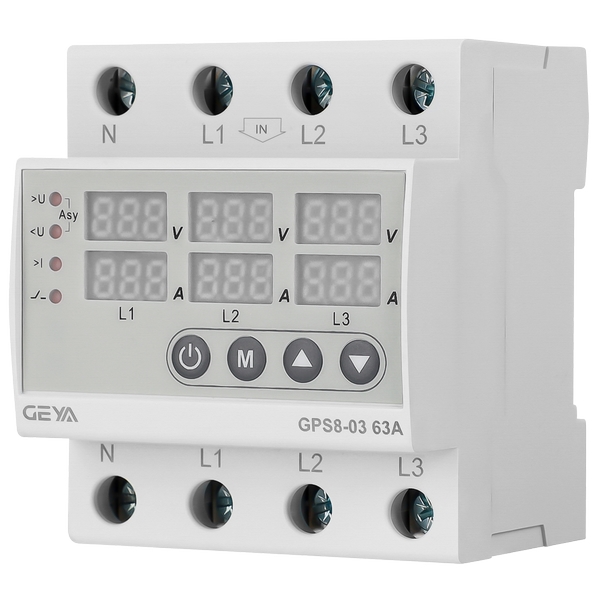

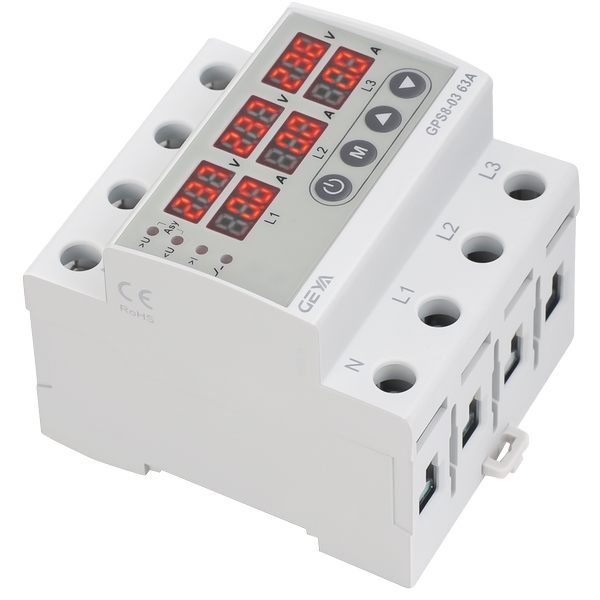

GPS8-03 是一款高性能的三相線路保護裝置。它持續監測三相電壓和電流的真有效

值，當檢測到預設的過壓、欠壓或過流故障時，能迅速切斷電路，有效防止因電網異常

或設備故障導致的電氣設備損壞和安全事故。故障排除后，設備支持自動復位，恢復供

電。

GPS8-03 型三相電壓/電流保護器產品優勢：

1、保護： 一站式解決三相線路中過壓、欠壓、過流三大核心風險。

2、精準可靠： 采用真有效值測量技術，各類負載（包括非線性負載）下監測數據

的準確性。

3、靈活智能： 關鍵保護閾值可調，具備自動復位功能，減少人工干預，提升系統可用

性。

4、清晰直觀： LED 實時顯示電壓、電流及故障狀態，便于快速診斷。

5、安裝便捷： 標準 DIN 導軌安裝，輕松集成到各類配電柜中。

GPS8-03 型三相電壓/電流保護器產品特點：

1、高精度真有效值測量：

- 核心采用真有效值（True RMS）測量技術，對電壓和電流進行精確采樣計算。這

種技術能真實反映包含諧波成分的非正弦波形的有效值，在各類負載（如變頻器、

開關電源等）工況下，監測結果準確可靠，為保護動作提供堅實的數據基礎。

2、增強型雙總線接線設計：

- 采用的雙總線接線結構，提升產品的電流承載能力和連接可靠性。這種設

計有效降低接觸電阻和發熱風險，保證在大電流或長期運行工況下的穩定性和安全性。

3、靈活可調的保護閾值：

- 用戶可根據現場實際供電環境和被保護設備的耐受能力，靈活設置過壓保護值、欠

壓保護值以及過流保護值，實現精準的定制化保護策略，滿足多樣化的應用需求。

4、故障后自動復位功能：

 - 在觸發保護切斷電路后，設備持續監測線路狀態。一旦檢測到電壓/電流參數恢復

正常并維持預設的安全時間，保護器將自動復位并重新接通電路，大幅減少人工干預需

求，提升系統運行效率。

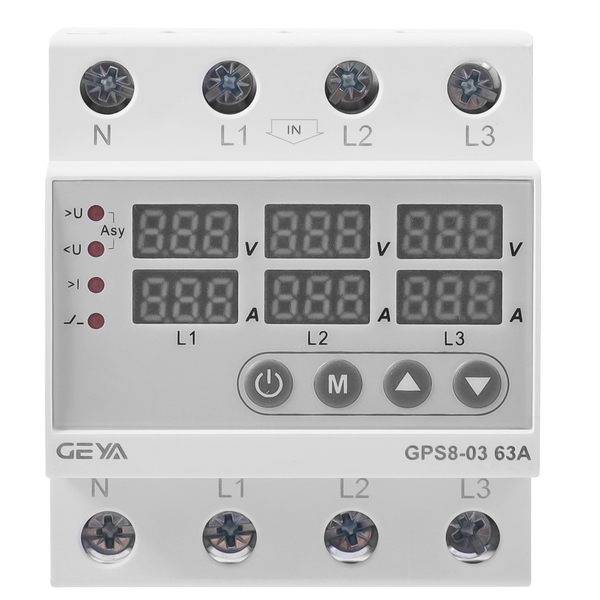

5、直觀的 LED 狀態指示：

- 配備清晰的 LED 顯示屏，不僅實時顯示當前的三相電壓和電流值，還能明確指示

設備運行狀態（如正常、過壓、欠壓、過流故障等），為運行維護人員提供快速、直觀

的現場診斷信息。

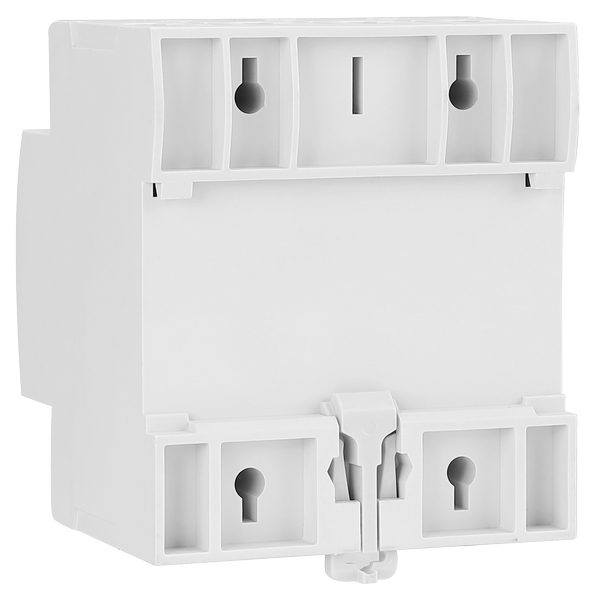

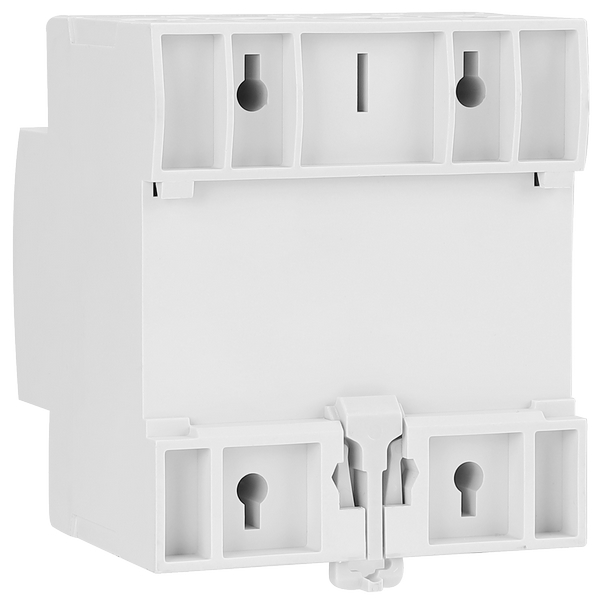

6、便捷的 DIN 導軌安裝：

- 符合工業標準的 DIN 導軌（35mm）安裝方式，使得安裝、拆卸和維護過程簡便

快捷，輕松集成到各類配電箱、控制柜中，節省空間和工時。

GPS8-03 型三相電壓/電流保護器產品應用：

GPS8-03 憑借其的三相保護和靈活的配置能力，廣泛應用于需要穩定可靠電源

保障的場所：

1、家用及商用設備保護：

- 為家庭和中小型商業場所（如便利店、工作室、小型辦公室）中的空調、冰箱、水

泵、照明系統、POS機、安防設備等重要電器提供過壓、欠壓和過流保護，有效抵御電

網波動（如雷擊、線路故障、負荷突變）帶來的損害風險。

2、工業自動化與控制系統：

- 保護工廠自動化生產線中的 PLC 控制器、變頻驅動器 (VFD)、伺服電機、工業機

器人、精密儀器儀表等關鍵設備。防止因電源異常導致的生產中斷、設備損壞或數據丟

失，保障生產連續性和設備安全。

3、電機保護：

- 適用于各類三相電動機（如水泵、風機、壓縮機、傳送帶電機）的保護，防止因電

壓不穩（過高/過低）或過電流（如堵轉、缺相）造成的電機繞組過熱燒毀。

4、關鍵基礎設施與精密設備：

 - 應用于通信基站、數據中心（輔助設備）、醫療設備（非核心供電部分）、實驗

室設備等對電源質量有一定要求的場合，為其中的敏感負載提供基礎的電能質量異常保

護。

5、分布式能源與儲能系統 (輔助保護)：

- 在太陽能光伏逆變器交流側、小型風電系統輸出端或儲能系統（PCS）的輸出回路

中，可作為輔助保護裝置，提供電壓越限和過流保護，提升系統并網運行的穩定性和安

全性。

GPS8-03 型三相電壓/電流保護器技術參數：

功能

額定電源電壓

頻率

工作電壓范圍

額定工作電流

負擔

過電壓運行值

欠壓運行值

過壓/欠壓動作延遲

過電流運行值

過電流動作延遲

電壓不平衡值

電壓不平衡動作時間

加電延遲

復位時間

測量誤差

電氣壽命（AC1）

機械壽命

工作溫度

儲存溫度

安裝/DIN導軌

防護等級

操作位置

過電壓類別

污染程度

尺寸

重量

過電壓值

過電壓恢復值

欠壓值

欠壓恢復值

電壓故障動作時間

過電流值

過電流動作延遲

電壓不平衡值

通電延遲時間

復位時間

相序

故障復位

過壓或欠壓故障

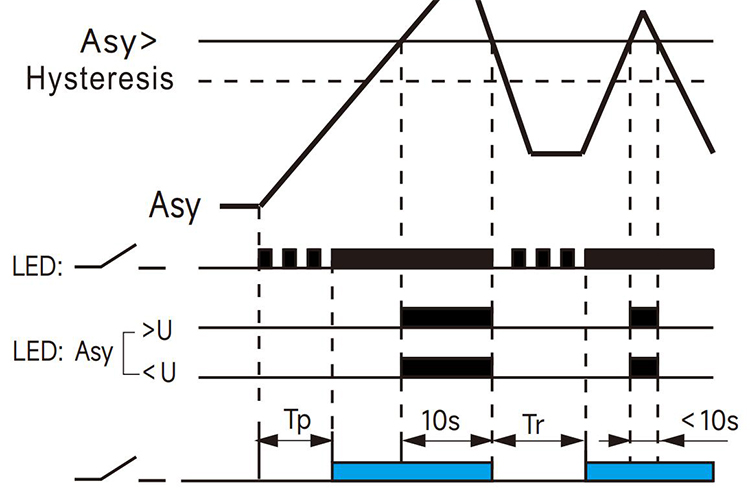

電壓不平衡故障

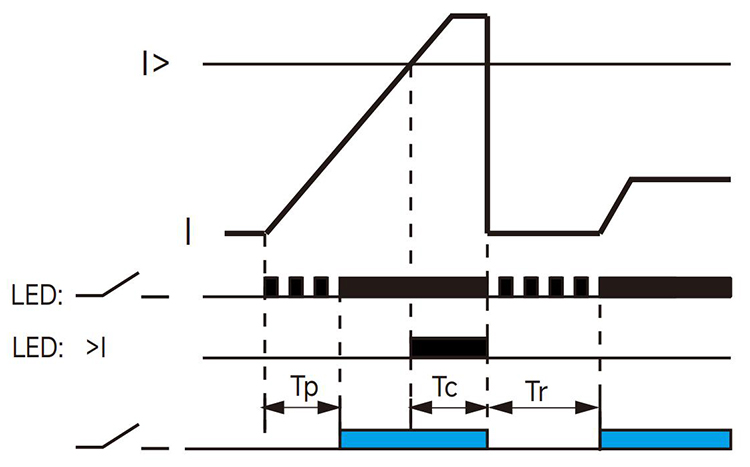

過電流故障

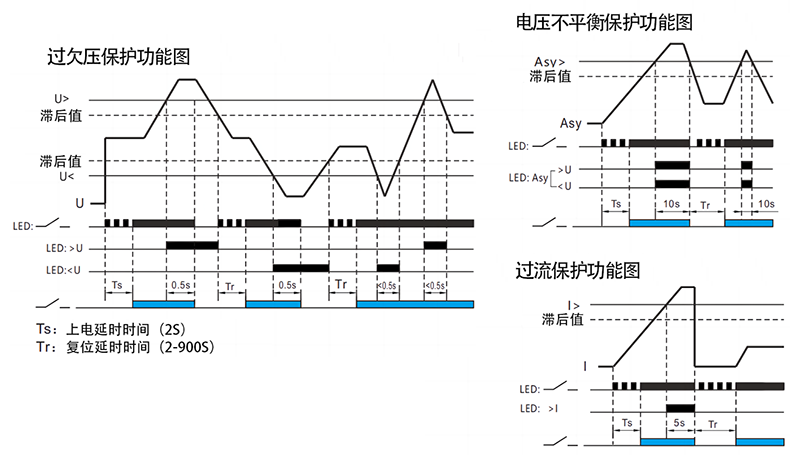

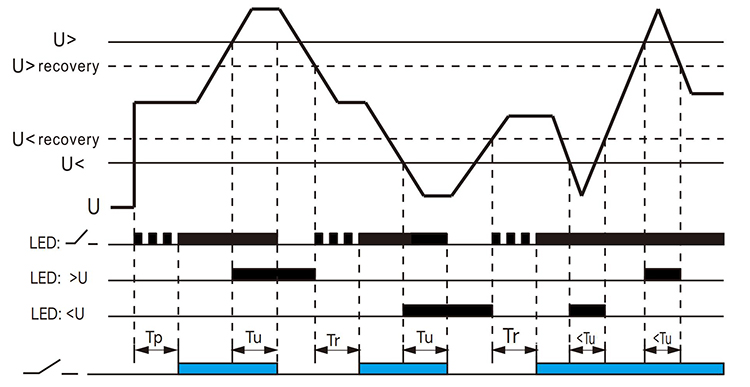

Tp：上電延遲（2~600秒）

Tr：復位延遲時間（2~900秒）

Tu：過壓/欠壓故障動作時間（0.1~10s）

Tc：過電流故障動作時間（2~600s）

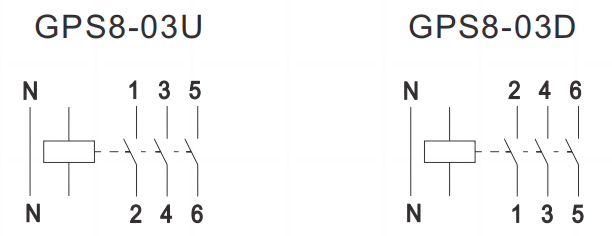

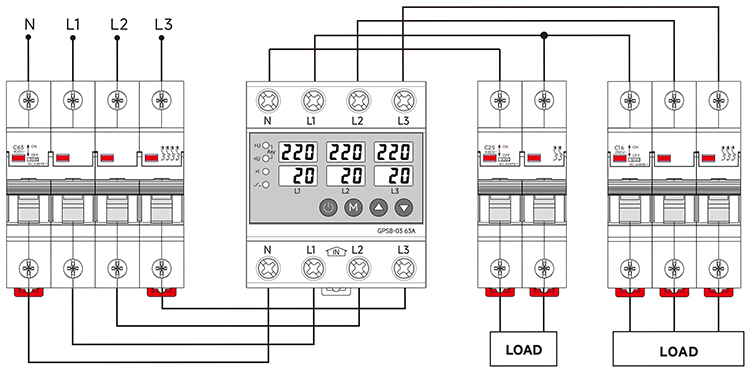

GPS8-03 型三相電壓/電流保護器產品接線：

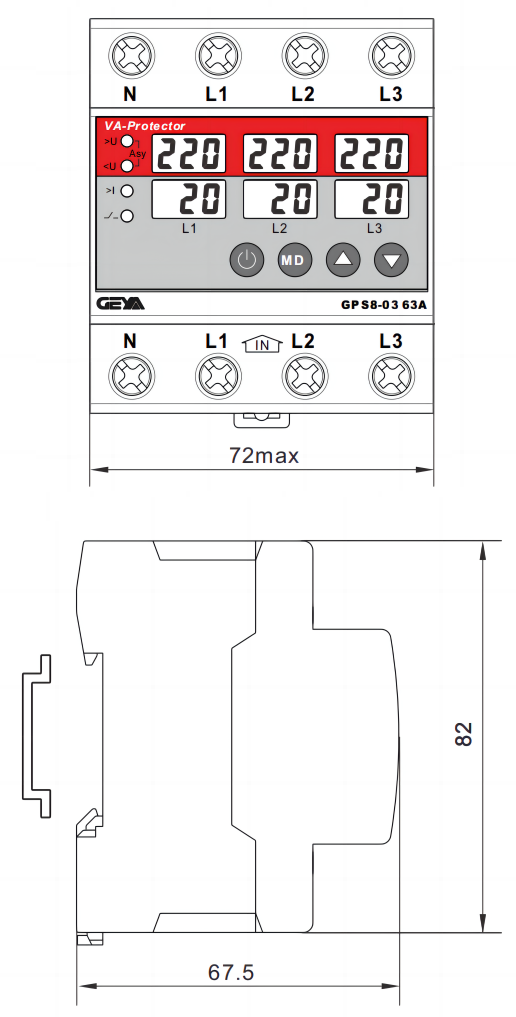

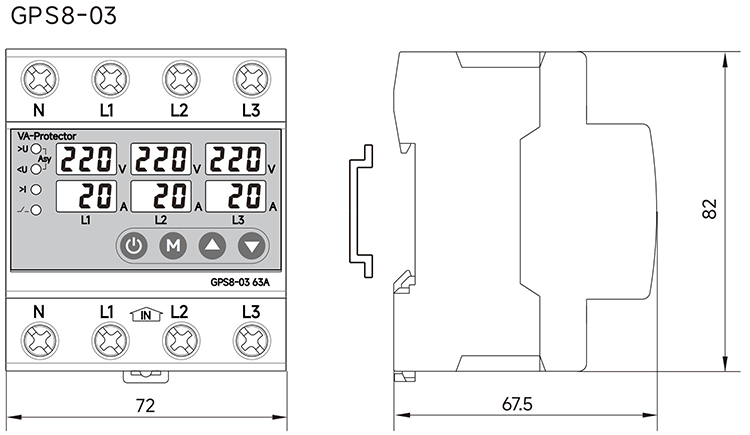

GPS8-03 型三相電壓/電流保護器產品尺寸：
