GRV8-S帶顯示三相電壓監控型電壓繼電器產品優勢：

1、智能化監控：集成自診斷功能，實時監測繼電器工作狀態，提升系統維護效率。

2、人機交互優化：直觀的界面設計降低操作門檻，簡化現場調試流程。

3、高適應性：寬電壓范圍兼容與多接線模式支持，適配復雜工業環境。

4、空間效率：超薄設計優化柜內布局，適用于高密度安裝場景。

5、可靠防護：多重電壓故障保護機制，降低設備損毀風險。

GRV8-S帶顯示三相電壓監控型電壓繼電器產品特點：

1、高精度真有效值測量

- 采用真有效值（TRMS）測量技術，精準反映電壓實際波形，有效應對諧波干擾，

監測數據可靠性。

2、多功能液晶顯示

- 內置LCD顯示屏，實時顯示各相電壓值、狀態指示及故障類型，便于現場快速診斷

與參數設置。

3、靈活的系統適配性

- 支持三相三線（3P3L）與三相四線（3P4L）兩種接線模式，可適配多種額定電壓

系統（如220V、380V等）。

4、高測量精度

- 電壓測量誤差≤1%，滿足精密工業場景對電壓監測的精度需求。

5、緊湊型結構設計

- 模塊寬度僅36mm，支持標準35mm卡軌安裝，節省控制柜空間，提升系統集

成度。

GRV8-S帶顯示三相電壓監控型電壓繼電器產品應用：

1、三相電源過/欠壓保護

- 實時監測電網電壓波動，在過壓、欠壓或電壓不平衡時觸發告警或分閘指令，保障

用電設備安全運行。

2、設備逆向運行防護

- 通過相序監控功能，防止電機等旋轉設備因電源反相導致的機械損傷或安全事故。

3、雙電源切換控制

- 用于正常電源與應急電源（如發電機）的自動切換系統，供電連續性。

4、動力負載斷相保護

- 精確檢測三相系統中的缺相故障，及時切斷電源，避免電機燒毀或生產線停機損

失。

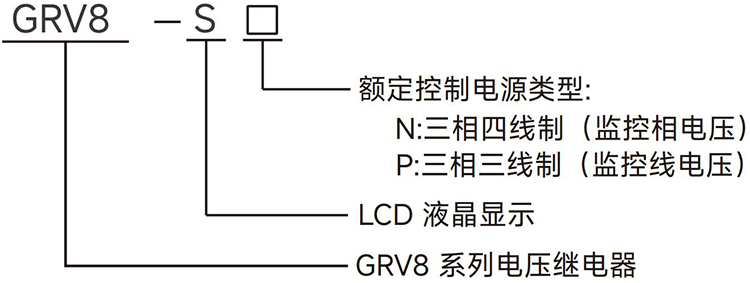

GRV8-S帶顯示三相電壓監控型電壓繼電器型號說明：


GRV8-S帶顯示三相電壓監控型電壓繼電器技術參數：

型號	GRV8-SN	GRV8-SP
功能	監控L-N電壓(3相4線制)	監控L-L電壓(3相3線制)
監控端子	L1-L2-L3-N	L1-L2-L3
額定工作電壓選擇	127-132-138-220-230 -240-254-265(P-N)	220-230-240-380-400 -415-440-460(P-P)
額定絕緣電壓	500V
額定沖擊耐受電壓	2.5KV
測量頻率范圍	45Hz-65Hz
工作電壓范圍	70V-400V	130V-650V
電壓測量誤差	≤1%
電壓固定滯后率	2%
斷相電壓值	50%額定電壓
動作延時時間	≤5%
溫度波動誤差	0.05%/°℃,at=20℃(0.05%°F,at=68°F)
輸出	2組觸點
觸點電流	2×SPDT ： Ith:5A;AC-15:Ue/le:250V/1A
切換電壓	250VAC/24VDC
小切換功率	500mW
機械壽命	1×10?
電壽命(阻性負載)	1×10?
工作環境溫度	-20℃ to+55℃(-4F to 131°F)
存儲和運輸環境溫度	-35℃ to +75℃(-22F to 158°F)
安裝方式	35mm卡軌安裝
防護等級	IP20
安裝位置	任意
安裝海拔高度	≤2000米
污染等級	2
接線能力	1×2.5mm2或2×1.5mm20.4N ·m

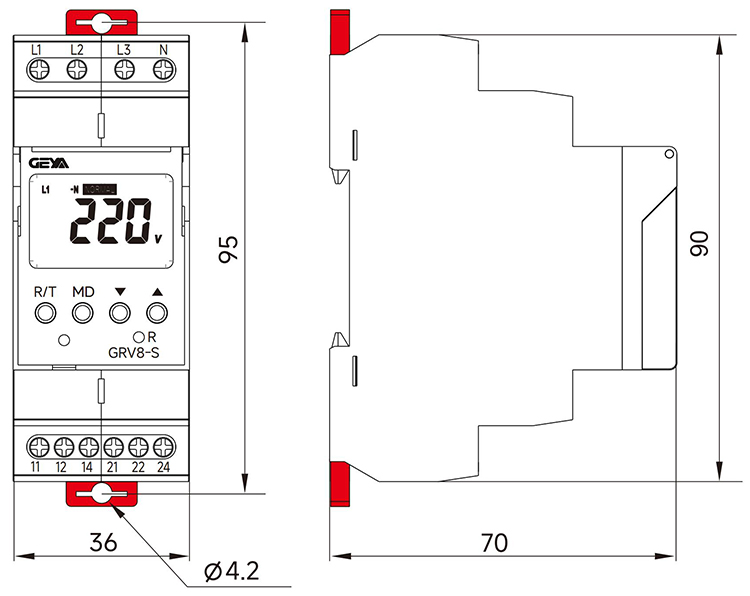

外形尺寸	90×36×64mm
重量	100g	109g

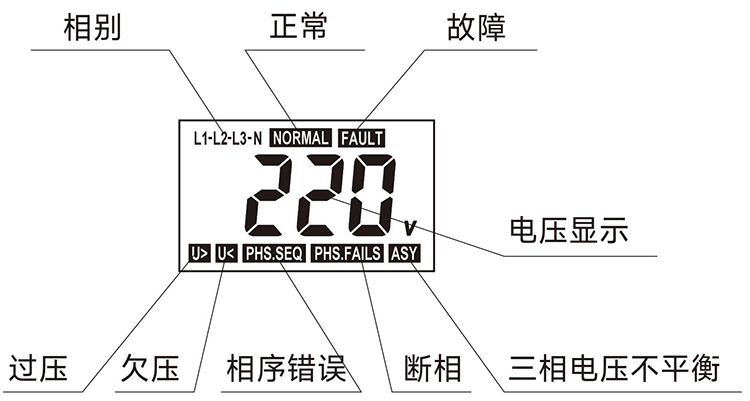

GRV8-S帶顯示三相電壓監控型電壓繼電器屏幕顯示說明：


GRV8-S帶顯示三相電壓監控型電壓繼電器屏幕操作說明：

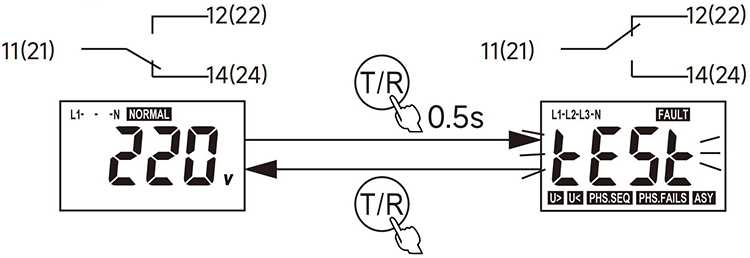

短按鍵0.5s可試驗繼電器動作:

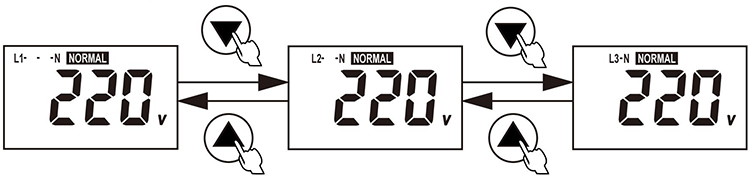

三相電壓查詢：

短按鍵可查詢?nèi)嚯妷海?/span>

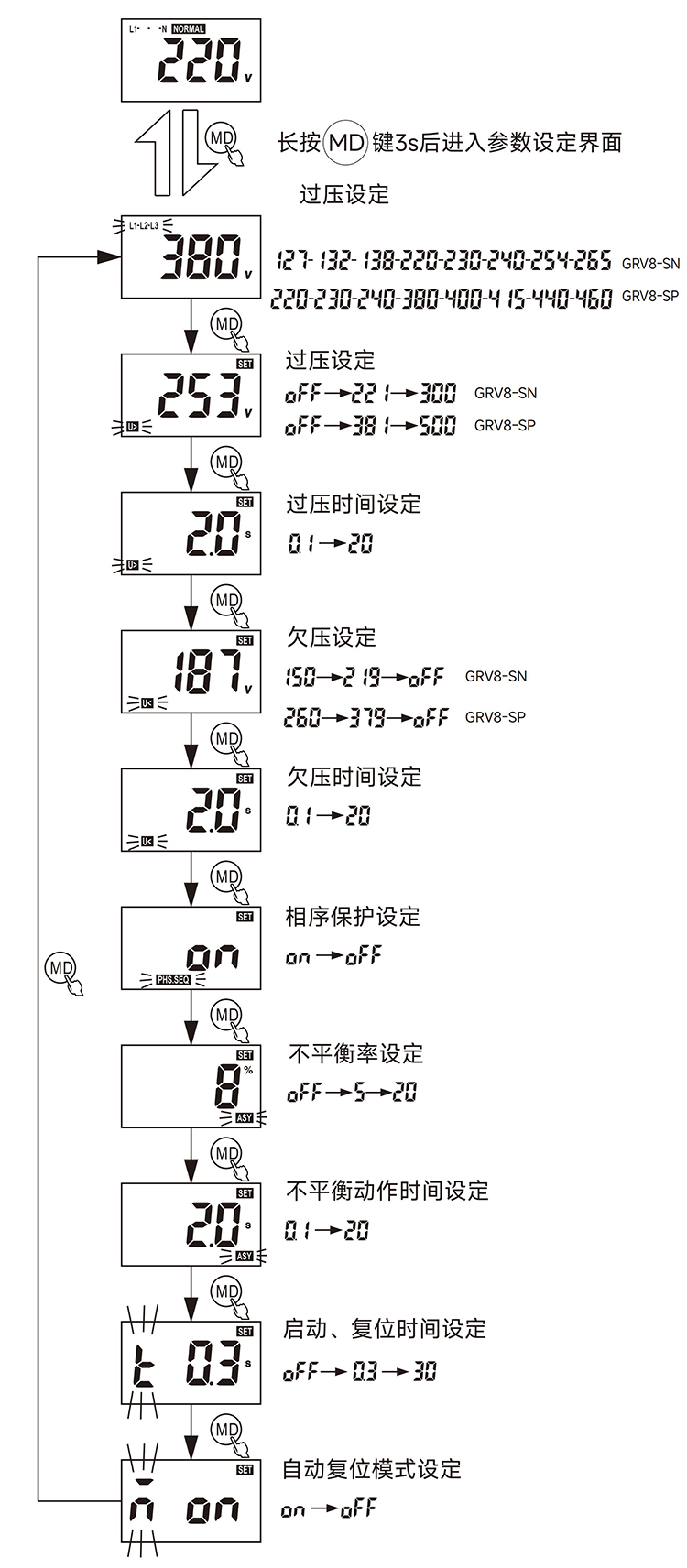

參數設定：


備注:

按改變設置數,長按按鍵可以快速加減。

在設置完參數時，長按MD鍵3s退出，會自動保存設置的參數。如果連續60s沒有操

作按鍵，繼電器會自動退出菜單，但不會保存更改的參數。

在關閉過電壓保護、欠電壓保護或不平衡保護功能時，菜單不再顯示動作時間設置

流程。

GRV8-S帶顯示三相電壓監控型電壓繼電器設定參數表：

參數		設定范圍	步進值	默認值	備注
額定電壓(Un)		127-132-138-220-230 -240-254-265(P-N) 220-230-240-380-400 -415-440-460(P-P)		220V	GRV8-SN
額定電壓(Un)				380V	GRV8-SP

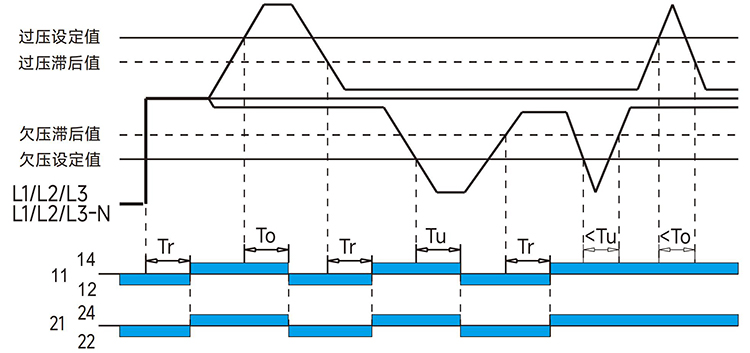

過壓	過壓值	OFF,(Un+1)..350 OFF,(Un+1)..600	1V 1V	253V 437V	GRV8-SN
	過壓值	OFF,(Un+1)..350 OFF,(Un+1)..600	1V 1V	253V 437V	GRV8-SP
	過壓延時	0.1..20s	0.1s	2s
欠壓	欠壓值	80... (Un-1),OFF	1V	187V	GRV8-SN
	欠壓值	150... (Un-1),OFF	1V	323V	GRV8-SP
	欠壓延時	0.1..20s	0.1s	2s

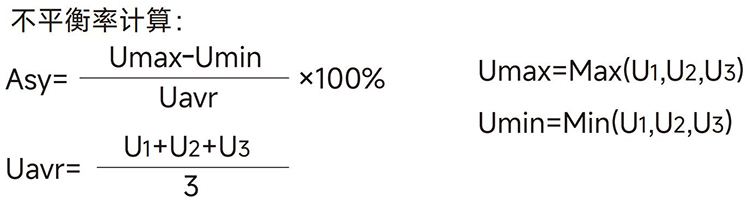

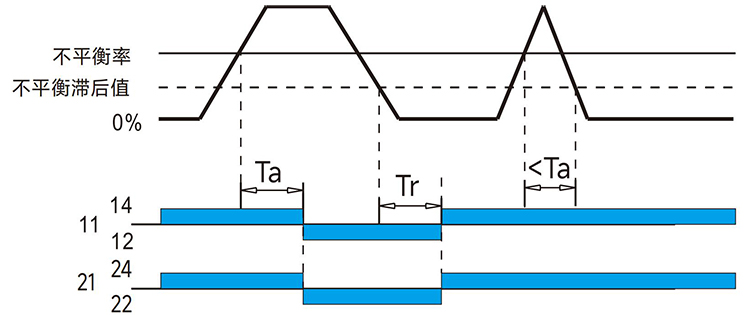

電壓不平衡	不平衡率	OFF-5%...20%	1%	8%
電壓不平衡	不平衡延時	0.1..20S	0.1s	2s
相序保護		ON-OFF		ON
啟動延時		0.3...30s	0.1s	0.3s
自動復位		ON-OFF		ON
注意：“ON”表示該功能開啟，“OFF”表示該功能關閉
