GRI8-05系列電流繼電器專為電氣系統安全監控設計，集安裝便捷性、功能靈活性與

高兼容性于一體，可提升設備保護效率并降低運維復雜度，是工業自動化、能源管

理等領域的實用型解決方案。

GRI8-05系列電流繼電器產品優勢：

1、免斷電安裝：穿心式結構簡化施工流程

2、雙模式可調：自由切換過流/欠流監控

3、寬適應性：交直流兼容，電壓范圍覆蓋廣

4、擴展性強：支持外接互感器擴展量程

5、緊湊省空間：18mm超薄機身，適配高密度柜體

GRI8-05系列電流繼電器產品特點：

1、穿心設計

- 無需斷開主回路即可完成安裝，大幅減少接線工作量，提升操作安全性。

2、智能模式配置

- 通過跳線器靈活設定過流或欠流監控模式，滿足多樣化保護需求。

3、交直流通用檢測

- 提供交直流兩用規格選項，適應不同供電環境下的電流監測場景。

4、量程擴展能力

- 內置隔離互感器，同時支持外接電流互感器，有效擴展監控電流范圍。

5、寬壓電源兼容

- AC/DC 24~240V寬幅電源輸入，增強設備部署靈活性。

6、可視化狀態管理

- 高亮LED指示燈直觀呈現繼電器工作狀態，便于現場快速診斷。

7、空間優化

- 僅18mm寬度的超緊湊設計，節省控制柜安裝空間。

GRI8-05系列電流繼電器產品特點：

本系列繼電器適用于以下關鍵領域：

1、設備電流異常監控

- 實時檢測電機、變壓器、變頻器等設備的過流/欠流故障，預防繞組過熱或空載損

耗。

2、配電系統安全防護

- 對配電柜、分支回路進行電流越限保護，避免線路過載引發的安全隱患。

3、能源管理系統

- 集成于能耗監測網絡，實現負載運行狀態分析及非正常工況預警。

4、自動化產線保護

- 保障生產線關鍵設備在設定電流范圍內穩定運行，減少意外停機風險。

5、擴展型監測方案

- 通過外接互感器，可監控大電流系統（如發電機組、母線槽等）。

功能

電源端子

額定電源電壓

額定電源頻率

消耗功率

電源允許波動范圍

電流設置范圍

測量電流頻率

電流設定方式

動作延時時間

電源指示燈

設定精度

電流測量精度

溫度波動誤差

滯后值

輸出

小切換功率

輸出繼電器指示

機械壽命

電壽命(阻性負載)

工作環境溫度

存儲和運輸環境溫度

安裝方式

防護等級

安裝位置

安裝海拔高度

污染等級

接線能力

外形尺寸

重量

符合標準

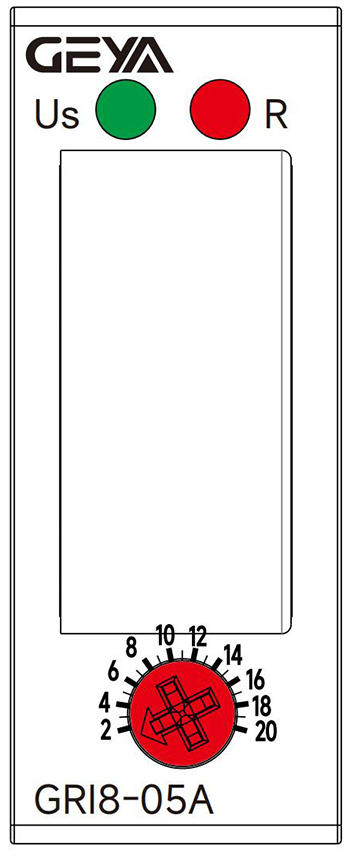

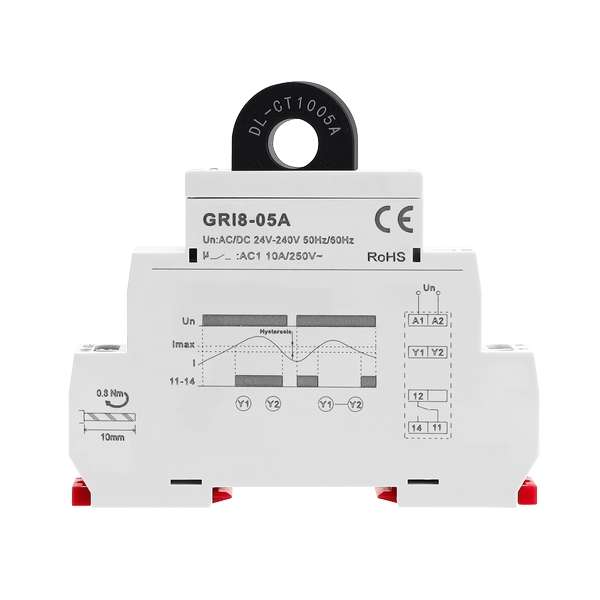

GRI8-05A,交流監測

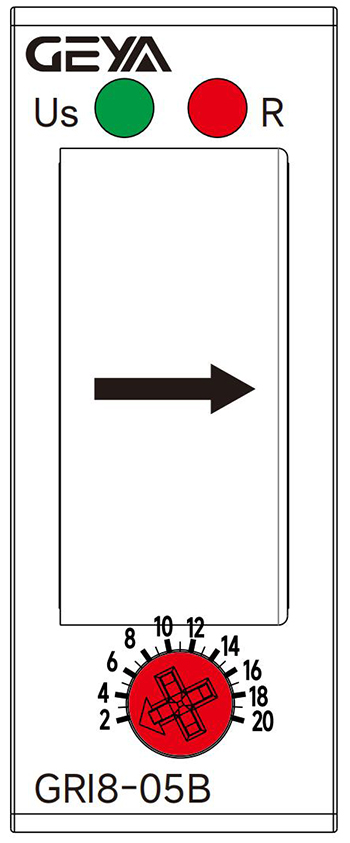

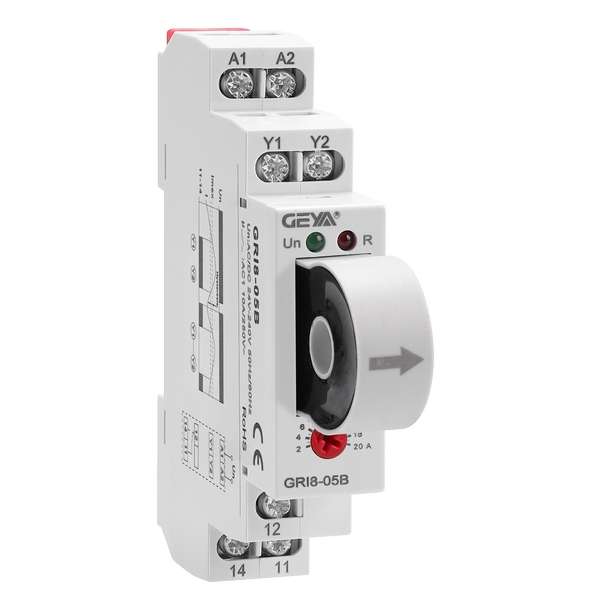

GRI8-05B,交直流監測

GRI8-05系列電流繼電器產品尺寸：

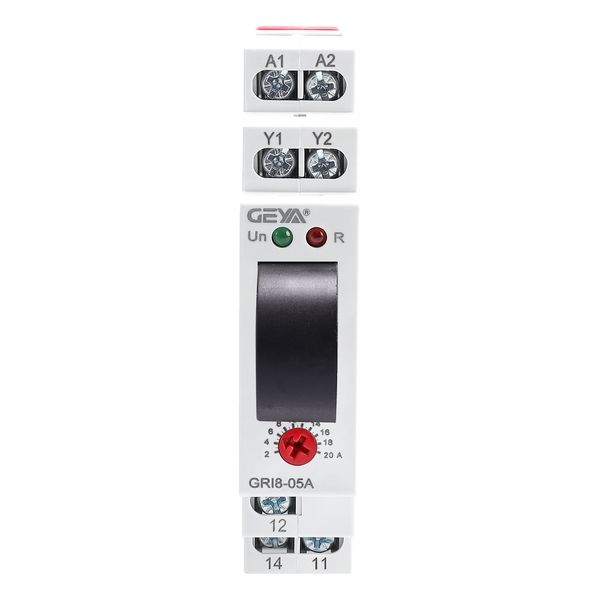

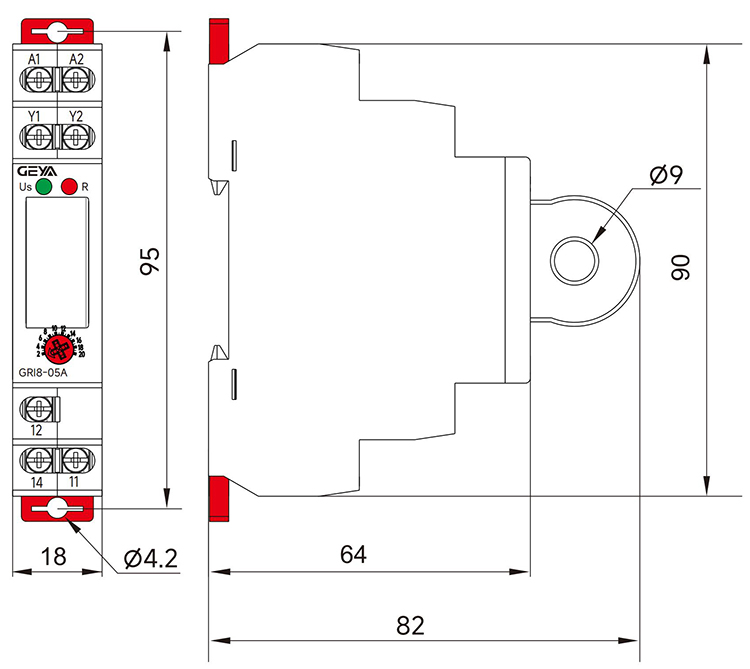

GRI8-05A

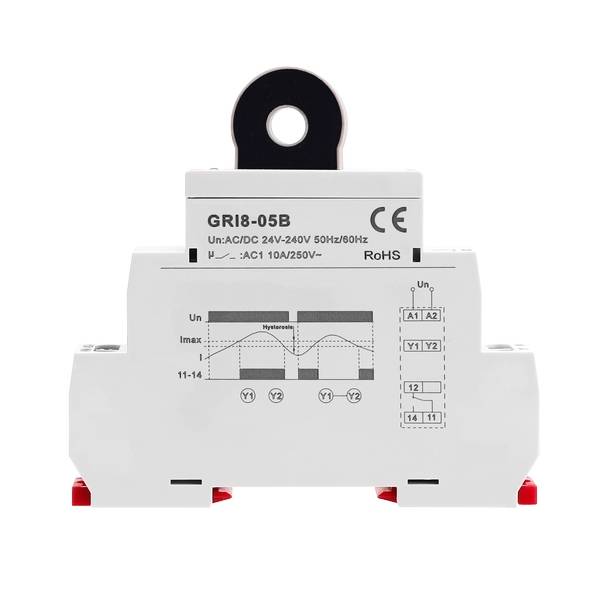

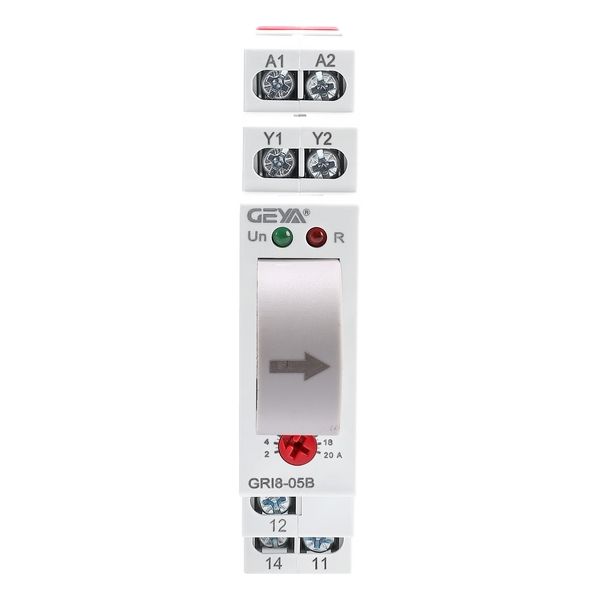

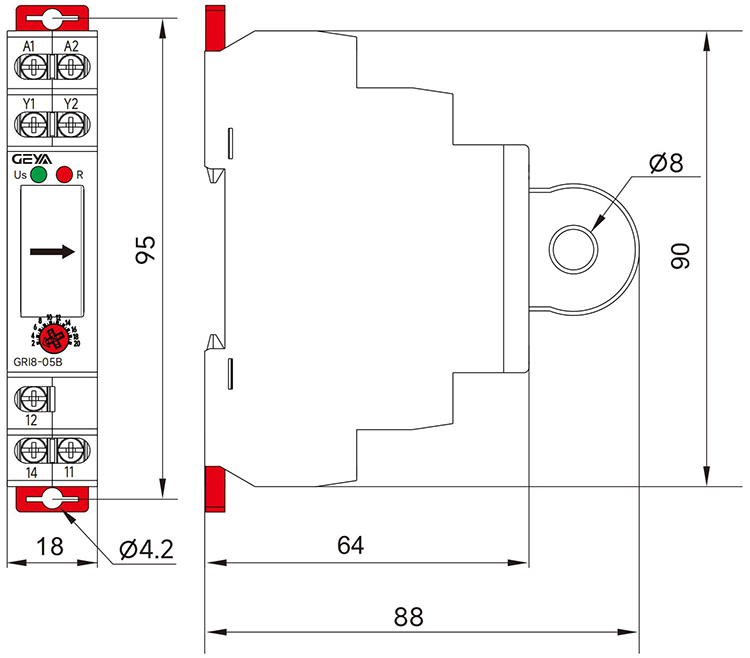

GRI8-05B

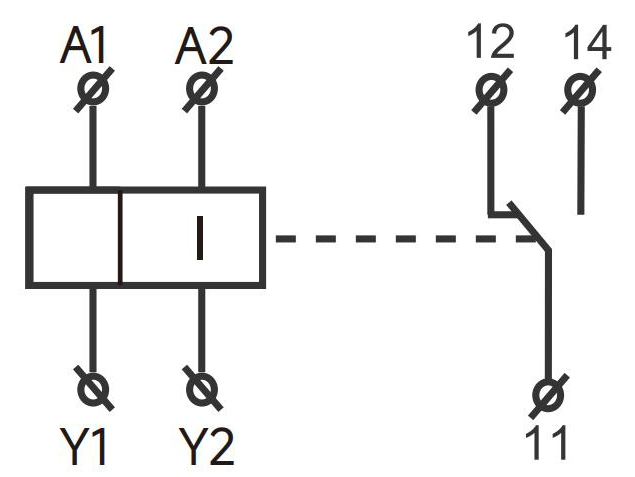

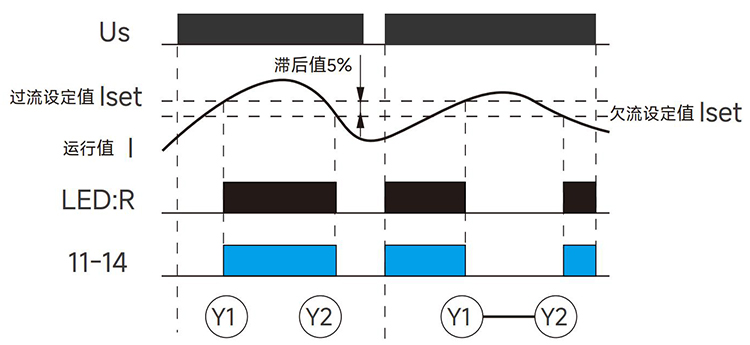

注：出廠默認Y1-Y2無短接，產品為過流監測，如需要欠流監測，請用戶短接Y1-Y2。

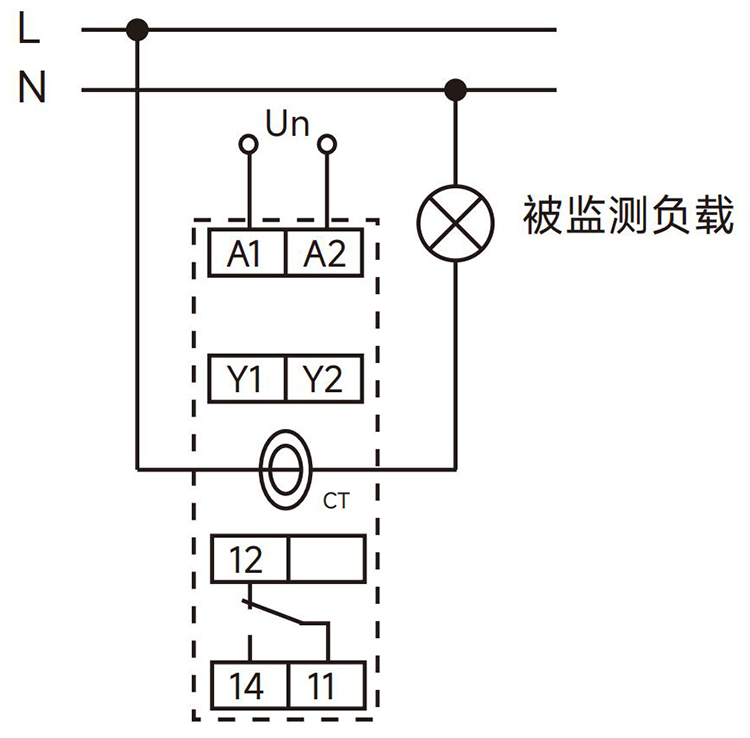

GRI8-05系列電流繼電器產品接線：

被監測電流≤20A

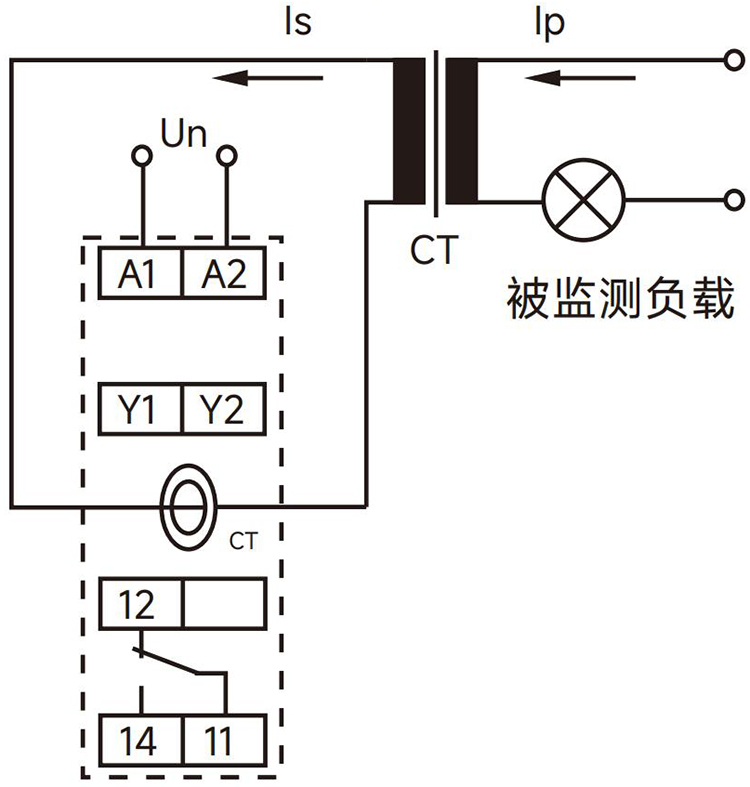

被監測電流＞20A，通過CT變換為二次電流

注：GRI8-05B檢測直流時注意穿心方向，否則無法準確檢測，如電流小于2A，可以采

用多次穿心的方式。
